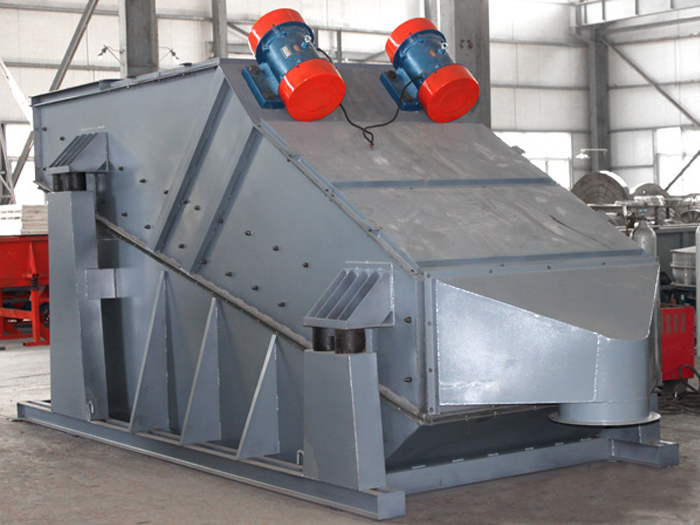

ZSG礦用振動篩產品概述：

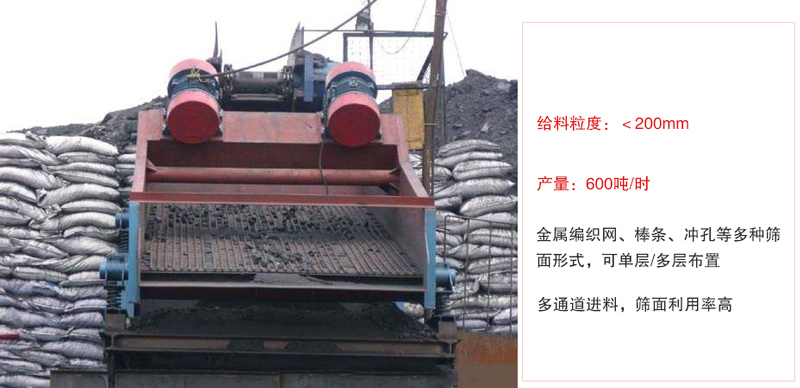

礦用振動篩流水線現場

ZSG礦用振動篩采用振動電機或電機拖動激振器激振，鋼簧或橡膠彈簧減振及自同步振動原理，用于燒結礦、自然礦、焦炭及其它顆粒物料的高能篩分。廣泛應用于冶金、礦山、煤炭、建材、耐火材料、糧食等行業對大塊物料及中、小顆粒物料進行分級工作，尤以冶金行業用途較為廣泛，是高爐槽下、焦化廠、選礦廠常用的篩分機械。

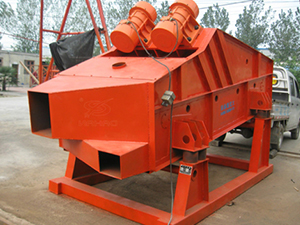

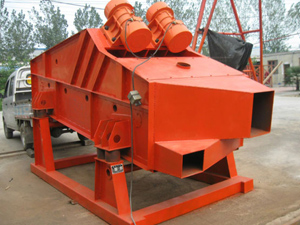

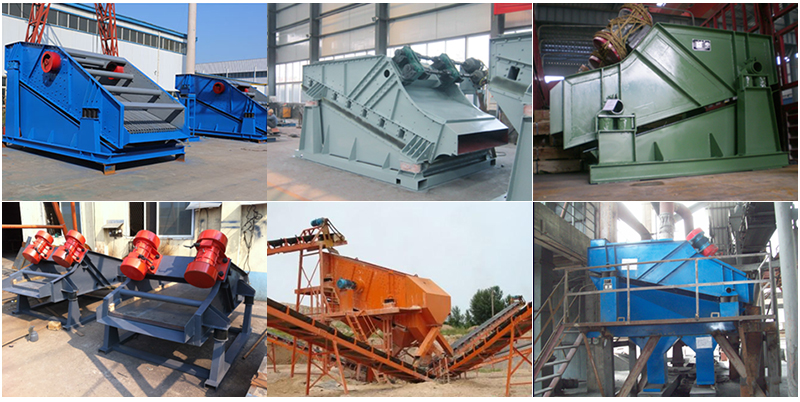

ZSG礦用振動篩圖片：

ZSG礦用振動篩分類：

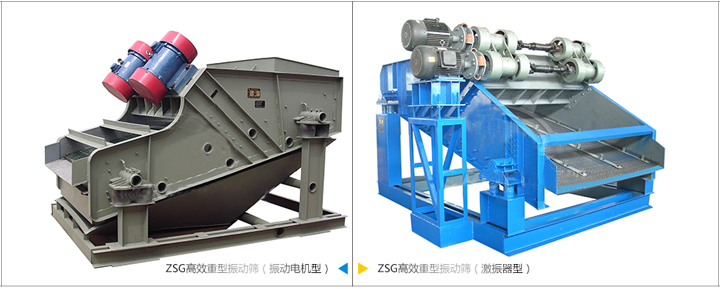

礦用振動篩根據動力裝置可分為電機型和激振器型兩種：

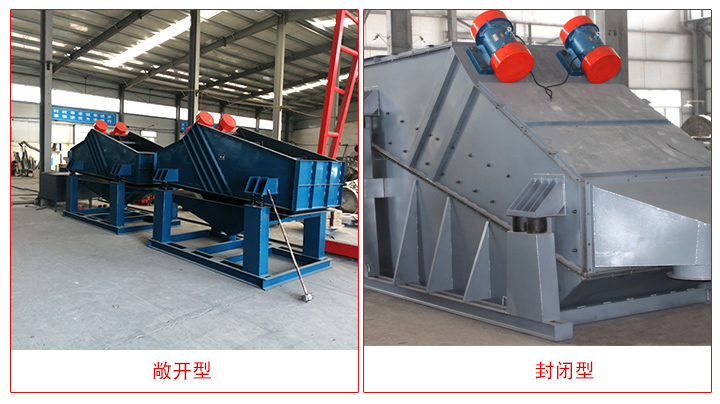

礦用振動篩根據結構可分為敞開型和封閉形兩種：

敞開型（ZSG-□×□）為座式，無防塵蓋板結構，用于大篩分能力，無粉塵污染的顆料物料的篩分作業。

封閉型（ZSGB-□×□）為座式、全封閉結構，用于大處理量，有粉塵污染的顆粒物料的篩分作業。

ZSG礦用振動篩工作原理：

ZSG礦用振動篩是利用兩個振動電機同步反向放置，使激振器產生反向激振力，從而使篩體帶動篩網做縱向運動，使振動篩上物料受激振力而周期性向前拋出一個射程，小于篩孔的物料透篩而落到下層，物料從入料端落入篩箱后，迅速前進、松散、透篩，完成物料的篩分、分級作業。

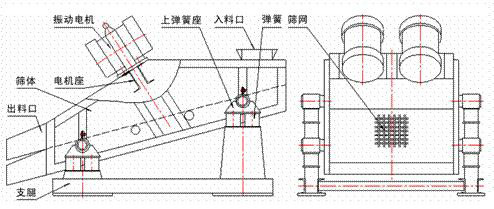

礦用振動篩設備原理（電機型）

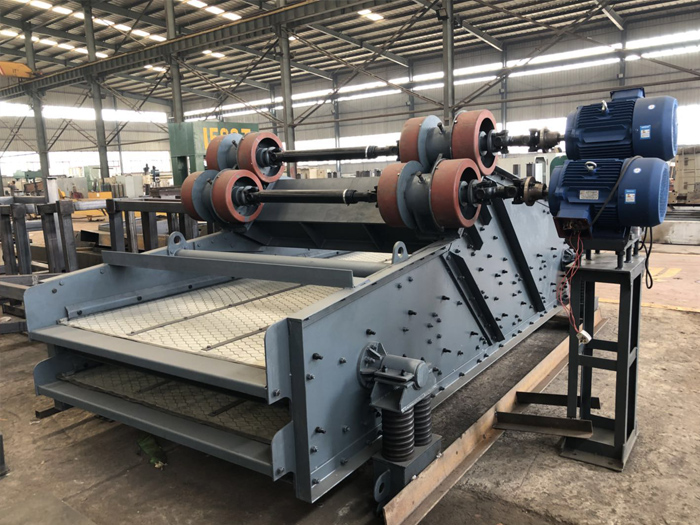

礦用振動篩設備原理（激振器型）

ZSG礦用振動篩主要特點：

1、整機為水平或帶一定角度安裝，避免物料在篩分過程中出現卡孔堵塞等現象。

2、動力裝置有振動電機直接驅動和普通電機通過聯軸器帶動激振器間接驅動兩種形式，可滿足不同生產環境需要

3、篩面有金屬編織網、棒條、沖孔等多種形式，篩面既有單層結構也可多層布置，滿足不同篩分作業要求（對于有粘性的礦物，應采用橡膠、聚氨酯這類彈性較大的篩面材料，保證篩上物料松散。）

3、可通過調整偏心塊夾角改變設備振幅以達到需要的篩分效果。

4、備件數量少，更換容易，使用壽命長。

5、2.4米以上設備可搭配布料器同時使用，保證篩面物料均勻。

6、篩分效率高，篩分處理能力可達600噸/時。

ZSG重型篩(礦用振動篩)技術參數表：

電機振動式

處理量可達460噸/時

型號	篩面面積	篩面傾角	給料粒度	篩孔尺寸	處理量	振頻	雙振幅	配用電機
	m2	度	mm	mm	t/h	Hz	mm	型號	功率Kw	電壓V
ZSGB-0615	0.9	10	<150	3	10-100	16	6-9	YZO-10-6	2*1.0	380
ZSGB-0918	1.62	10			15-160			YZO-20-6	2*2.0
ZSGB-1020	2	15		5	15-200			YZO-20-6	2*2.0
ZSGB-1224	2.88	10			25-300			YZO-30-6	2*2.5
ZSGB-1030	3	15		10	35-360			YZO-30-6	2*2.5
ZSGB-1230	3.6	15			40-400			YZO-50-6	2*3.7
ZSGB-1530	4.5	15		15	45-460			YZO-50-6	2*3.7
ZSG2B-0615	0.9	10			10-100			YZO-10-6	2*1.0
ZSG2B-0918	1.62	10		20	15-160			YZO-20-6	2*2.0
ZSG2B-1020	2	15			15-200			YZO-20-6	2*2.0
ZSG2B-1224	2.88	10		25	25-300			YZO-30-6	2*2.5
ZSG2B-1030	3	15			35-360			YZO-30-6	2*2.5
ZSG2B-1230	3.6	15		50	40-400			YZO-50-6	2*3.7
ZSG2B-1530	4.5	15			45-460			YZO-75-6	2*5.5

激振器振動式

處理量可達600噸/時

型號	篩面面積（m2）	給料粒度	處理量（t/h）	雙振幅	激振器型號	功率（kW）	電壓（V）
ZSG1536	5.4	<200	50-360	8-12	JZ-75-6	2×4.0	380
ZSG1540	6		50-400		JZ-75-6	2×4.0
ZSG1836	6.48		60-460		JZ-100-6	2×5.5
ZSG1848	8.64		80-500		JZ-130-6	2×5.5
ZSG2040	8		80-560		JZ-130-6	2×5.5
ZSG2050	10		90-600		JZ-160-6	2×7.5
2ZSG1536	5.4		50-360		JZ-160-6	2×5.5
2ZSG1540	6		50-400		JZ-100-6	2×5.5
2ZSG1836	6.48		60-460		JZ-130-6	2×5.5
2ZSG1848	8.64		80-500		JZ-180-6	2×7.5
2ZSG2040	8		80-560		JZ-180-6	2×7.5
2ZSG2050	10		90-600		JZ-200-6	2×7.5

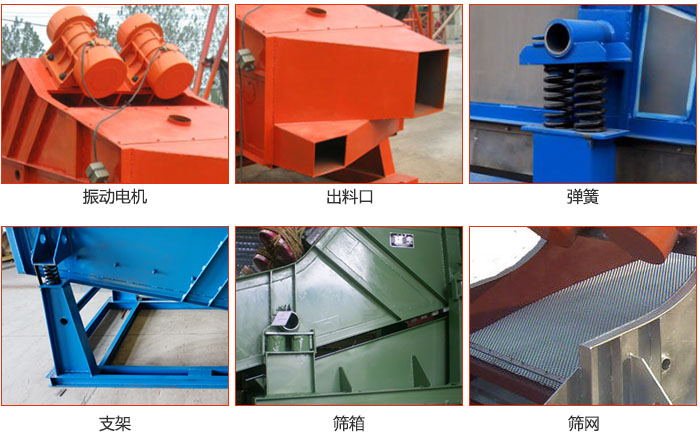

ZSG礦用振動篩結構：

ZSG系列礦用振動篩有篩箱、振動電機、減振系統及底架等組成。篩箱由篩框、篩板、襯板等組成。篩機側板采用優質鋼板制作而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接，結構合理，堅固耐用。

ZSG系列礦用重型振動篩采用振動電機做為激振源，調節振動電機激振力的大小，可以改變篩機的振幅。

減振系統有橡膠彈簧、支承座等組成。本系列振動篩振動電機安裝方式可分為上振式和側振式，減振裝置安裝方式可分為座式或吊掛式。還可以根據用戶需要進行設計制造。

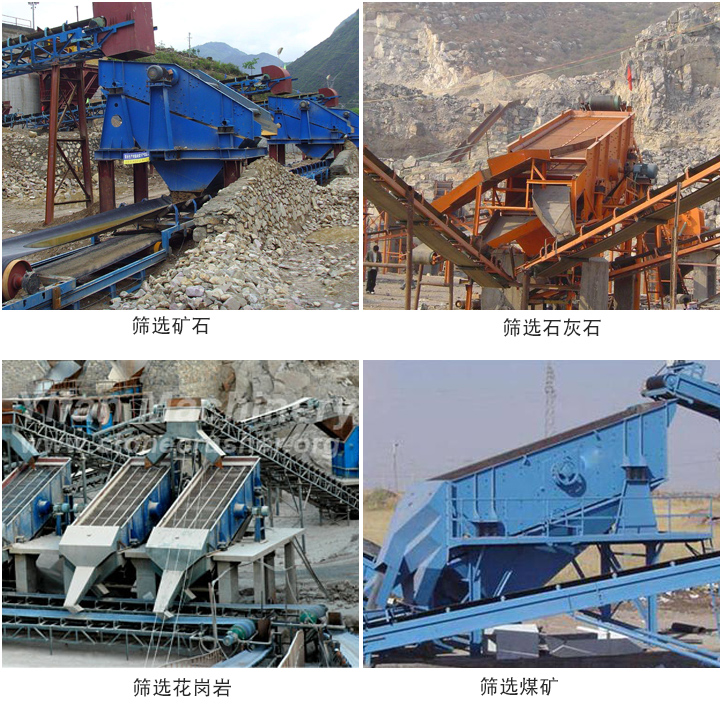

ZSG礦用振動篩應用范圍：

ZSG礦用振動篩廣泛應用于冶金、礦山、煤炭、建材、電力、化工等大塊狀物料及中小顆粒物料篩選分級。

ZSG礦用振動篩選型須知：

礦用振動篩在選型和訂貨時應說明篩網層數、篩面傾角、篩網結構（編織、沖孔、棒條等）、網孔規格、處理量、物料名稱、入料粒度、出口方向、材質、電機側裝或上裝等需求，另外，我公司可根據客戶要求定制各種型號的礦用振動篩。
